建筑构件破拆和支撑训练设施用于训练消防员利用各种破拆和支撑器材，采取不同的技术手段和战术方法，迅速高效地破拆建筑材料，并能够进行建筑构件的支撑训练，建筑构件破拆和支撑训练设施宜设有模拟防盗门、卷帘门、窗户栅栏、钢结构围栏、梁柱、各种形状砖石、各种形式墙体，包括：木结构墙体、砖石砌体以及钢筋混凝土墙体等，宜设置提升装置等辅助设施。

01

◼ 齐齐哈尔中学体育馆坍塌事故（2023年）

2023年7月23日齐齐哈尔市第三十四中学体育馆，发生一起屋顶坍塌事故，导致11名师生失去了宝贵生命，该体育馆建筑面积1200平方米，建筑高度13.8米，屋顶网架结构整体坍塌，经查，与体育馆毗邻的教学综合楼施工过程中，施工单位违规将保温建筑材料珍珠岩堆置体育馆屋顶。受降雨影响，珍珠岩浸水增重，导致屋顶荷载增大、引发坍塌。

◼ 山西临汾8.29事件(2020年）

山西省临汾市襄汾县陶寺乡陈庄村聚仙饭店发生坍塌事故，造成29人死亡、28人受伤，直接经济损失1164.35万元。事故因违法违规占地建设，且在无专业设计、无资质施工的情形下，多次盲目改造扩建，建筑物工程质量存在严重缺陷，导致在经营活动中部分建筑物坍塌的生产安全责任事故。

◼ 美国“9·11”事件（2001年）

纽约世贸中心遭受恐怖袭击，双塔倒塌，现场大量建筑构件堆积，救援中需频繁进行破拆与支撑，救援难度极大。

◼ 福建泉州3.7（2020年）

福建省泉州市鲤城区的欣佳酒店所在建筑物发生坍塌事故，造成29人死亡、50人不同程度受伤，直接经济损失5794万元。

02

|建筑构件破拆和支撑训练设施

Guizhou Hangtong Technology

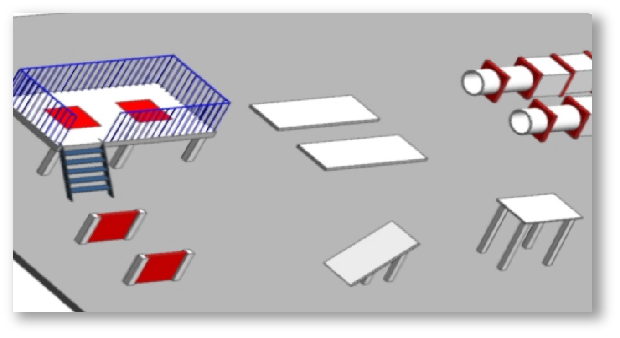

本设施为模拟真实灾害场景的综合训练系统，涵盖多种建筑结构类型，包括墙体、楼板、楼梯、地下室等。设施配备声光模拟系统，可重现地震等灾害的视听效果，增强训练的真实感。同时，设施设置了动态位移装置，可模拟建筑构件的实时变化，考验消防员的应变能力。

（以下大概的设施介绍，具体配置以实际需求进行搭建）

主体结构区

▸模拟坍塌楼板：由钢筋混凝土或特制高强度轻质材料制成，可模拟楼板、墙体、梁柱等不同构件，通过液压或机械装置设置多种坍塌形态（如V型、单斜式、悬臂式）。

▸可调节支撑点：预设多种规格的孔洞和连接件，用于安装木支撑、液压支撑、气动支撑等系统。

▸狭小空间通道：模拟废墟中形成的生存通道，训练队员的通过能力和装备携带能力。

破拆操作区

▸多种材质墙体：设置砖混墙、钢筋混凝土墙、轻质隔墙等，用于训练不同破拆工具（如圆盘锯、冲击钻、破拆锤）的选择和使用。

▸门窗破拆点：模拟金属防盗门、卷帘门、防盗窗等常见障碍物。

支撑操作区

▸不稳定构件模拟装置：可模拟悬空、失稳、承重的梁、板、柱，允许队员进行顶升、支撑、固定等操作。

▸标准化训练套件：提供全套的木支撑材料（方木、楔子、垫板）、液压支撑套件（顶杆、垫块、底基）、气囊支撑系统等。

▸掌握核心技术：熟练掌握破拆与支撑的基本原理、工具使用方法和操作流程。

▸培养安全意识：牢固树立“支撑先于破拆，安全高于一切”的救援理念，学会实时评估结构风险。

▸提升团队协作：在模拟实战中强化指挥、通信、分工与合作能力，形成高效救援流程。

▸优化决策能力：训练指挥员根据现场情况，快速制定“进入、搜索、救援、退出”的最优方案。

▸锻炼心理素质：在模拟的真实、复杂、高压环境下，克服恐惧和焦虑，保持冷静判断。

破拆技术训练

▸水平破拆：在楼板、地板上开辟救援通道。

▸垂直破拆：在墙体上开门窗洞口。

▸静力破拆：使用扩张器、顶撑器等开辟生命通道，避免震动。

▸动力破拆：使用圆盘锯、链锯、冲击钻等进行快速破拆。

▸针对性破拆：钢筋剪切、混凝土钻孔、钢板切割等。

支撑技术训练

▸木支撑系统：学习制作“垂直支撑”、“T型支撑”、“窗框支撑”、“井字支撑”等经典支撑结构。

▸液压/气动支撑系统：学习快速安装和操作液压顶杆、支撑垫块，进行顶升和稳定作业。

▸评估与测量：学习使用测量工具评估缝隙、倾斜度，计算所需支撑材料的尺寸和强度。

▸设计安全：设施本身采用强化设计和冗余保护，确保在反复训练中不会发生意外坍塌。

▸人员防护：强制要求佩戴个人防护装备（PPE），包括头盔、护目镜、防护手套、护膝、救援服、安全鞋。

▸操作安全：严格实行“作业前、作业中、作业后”的风险评估制度。设立安全员岗位，其唯一职责是监控结构稳定性和操作安全性，有权随时叫停训练。划定危险区域，严禁非作业人员进入。

03

|配套操作方法（参考）

Guizhou Hangtong Technology

▸安全检查：系统自动进行设施本体安全自检，操作员需确认所有活动构件、液压装置、安全监控摄像头处于正常工作状态。

▸任务简报：教练向参训消防员下达训练任务，明确救援目标（如：在指定区域内定位并救出“幸存者”模型）。

▸装备检查：参训队员检查个人防护装备（头盔、救援服、呼吸器等）和救援工具（破拆工具组、顶升气垫、支撑木料、生命探测仪等），确保其完好可用。

搜索与评估环节操作：参训队伍进入设施，首先开展搜索。综合运用人工搜索（呼叫、聆听）、犬搜索（如有）和仪器搜索（光学、声波、雷达生命探测仪） 确定“幸存者”位置。

制定救援方案与通道建立操作：指挥员根据搜索和评估结果，制定详细的救援计划，确定进入路径（如：破拆墙体、开辟楼板竖井、清理废墟等）。

通道搭建训练：（队员按照方案开始操作，可能涉及）

破拆：使用液压破拆工具、凿岩机等对混凝土墙、楼板进行精准破拆，开辟入口。

清理与搬运：安全地移除碎石和障碍物。

支撑：在通道内和作业点，严格按照“先支撑、后作业”的原则，使用液压支撑系统、木质支撑框架等对不稳定的构件进行临时支撑和加固，确保救援通道的安全。

狭小空间救援与顶升技术应用：

操作方法：在模拟叠压废墟或地下室场景中，队员需在极度受限的空间内作业。

顶升：使用高压顶升气垫、千斤顶等设备，小心地抬升沉重的楼板或大块构件，创造救援空间。操作需平稳、可控，防止结构失衡。

进阶破拆：在支撑保护下，进行精准的、小范围的破拆作业。

动态响应与团队协作：

操作员（教练）控制：在训练过程中，操作员可通过控制系统实时引入动态变量，例如突然改变声光效果模拟余震，或轻微启动动态位移设施模拟结构进一步滑移。这将考验和训练队员的心理适应能力、观察力和应急反应能力。

团队协作：各岗位队员（指挥员、安全员、破拆手、支撑手、医疗员）需保持紧密沟通，协同作业，确保救援行动高效、安全。

救援完成与撤离：成功将“幸存者”转移至安全区域后，训练结束。队伍有序撤离。

数据复盘与讲评：系统自动记录训练全过程的关键数据（时间、操作步骤、器械使用情况等）。教练结合录像回放和数据报告，对团队战术、个人技能、安全规程执行情况进行全面讲评，指出优点与不足，实现“训练一次，提高一次”的效果。

设施复位：操作员操控系统，使所有动态部件恢复初始位置，关闭模拟系统。维护人员对设施进行检查和保养，为下一次训练做好准备。

04

|设施搭建意义

Guizhou Hangtong Technology

▸提升实战能力：将书本理论转化为肌肉记忆，大幅缩短训练与实战的差距，直接提升救援成功率。

▸降低训练风险：提供了一个可控、可重复、无真实生命危险的高仿真训练环境，替代了以往在待拆迁建筑中训练的高风险模式。

▸检验装备与战术：成为测试新装备、演练新战术的理想平台，推动救援技术的发展和标准化。

▸培养专业人才：是培养和认证高级救援人才的摇篮，为队伍建设提供可持续的人才保障。

▸彰显专业形象：现代化的训练设施是救援队伍专业化、规范化、国际化的重要标志，增强了公众信任感。

一个现代化的建筑构件破拆与支撑训练设施，远不止是一堆废墟的模拟。它是一个高度工程化、注重安全、可变化且功能齐全的专业训练平台。它是将救援人员从理论知识转化为肌肉记忆和本能反应的关键，是保障救援行动成功率和救援人员自身安全的基石。
